GJB 943A-2018硬核解析:艦船鈦合金鍛件TA5/TA31等材料設計與應用

GJB943A-2018艦船用鈦合金鍛件規范覆蓋TA5、TC4、TA31等7種鈦合金牌號，構建起完整的艦船用材料體系。力學性能方面，不同牌號對應不同強度、韌性標準，如TA5室溫抗拉≥640MPa，TC4≥895MPa，TA31沖擊吸收功≥47J；部分合金還滿足高溫工況需求，如TA17/TA22在350℃下強度穩定。同時對耐蝕性能、無損檢測提出明確要求，確保產品質量。

熔煉鍛造上，要求兩次真空自耗電弧爐熔煉，鍛造需嚴格控制溫度，TA22鍛造溫度在800-920℃。先進制造工藝不斷突破，等溫鍛造、流動成形等精密成形技術提高材料利用率與生產效率；數字孿生、AI視覺檢測等智能化生產技術，保障產品一致性與質量檢測精度，增材制造也已應用于復雜結構件。國內已突破Ti62A等新型合金制備技術，寶鈦集團等企業形成萬噸級產能，但潛艇用鈦量占結構質量比例低于俄羅斯。國際上，俄羅斯全鈦核潛艇用鈦量大且合金體系完善，美國、日本在深潛器鈦合金應用與加工技術上各有優勢，如美國的流動成形技術降低成本，日本焊接技術成熟。

當前面臨大規格鍛件組織均勻性控制、厚板焊接合格率低、生產成本高等技術瓶頸。未來研發聚焦新型超高強、多功能合金，推進智能化、綠色化工藝革新，實現鍛造過程全數字化模擬，同時響應政策驅動，提升國產化率，推動軍民融合應用。

以下利泰金屬從技術演進-材料設計-工藝革新-標準對比-前沿趨勢五個維度，對GJB 943A-2018《艦船用鈦合金鍛件規范》進行系統性解讀，結合艦船裝備的特殊需求與國產化突破案例展開分析：

一、標準演進與艦船鈦合金體系框架

1.標準更新亮點

牌號擴展：新增TA7（Ti-5Al-2.5Sn）、TA17（Ti-4Al-2V）、TA22（Ti-3Al-1Mo-1Ni-1Zr）等6種合金，覆蓋低強（<490MPa）至高強（>800MPa）全譜系，滿足艦船不同承力場景需求。

性能分層控制：按鍛件截面尺寸分級要求力學性能（如Φ>150mm棒材強度允許下調10%），解決大尺寸件心部組織均勻性難題。

無損檢測升級：超聲波探傷缺陷閾值從φ4mm（GJB 943-1990）收緊至φ2mm，嚴于ASTM B348，保障深海耐壓部件可靠性。

2.艦船鈦合金強度分級體系

注：TA22兼具高塑韌性（延伸率≥16%）與抗氫脆特性，成為新一代潛艇閥門首選材料。

二、核心牌號性能與應用場景深度關聯

1.耐腐蝕性能設計邏輯

低間隙元素控制：TA2氧含量≤0.18wt%（工業級≤0.25%），使海水腐蝕率<0.001mm/a，壽命達銅合金管道的5倍。

合金化防腐：TA22添加1%Ni+1%Zr，抑制Cl?引發的點蝕，用于艦船泵閥（服役壽命>25年）。

2.力學性能與部件功能適配

高沖擊韌性需求：耐壓殼體用TC4 ELI沖擊韌性≥100J（普通TC4為50J），抵御深水爆炸沖擊波。

高溫持久性能：TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）500℃持久強度≥640MPa，用于艦載燃氣輪機葉片。

表：典型艦船部件材料選型與技術依據

三、制造工藝與流程創新

1.傳統工藝瓶頸突破

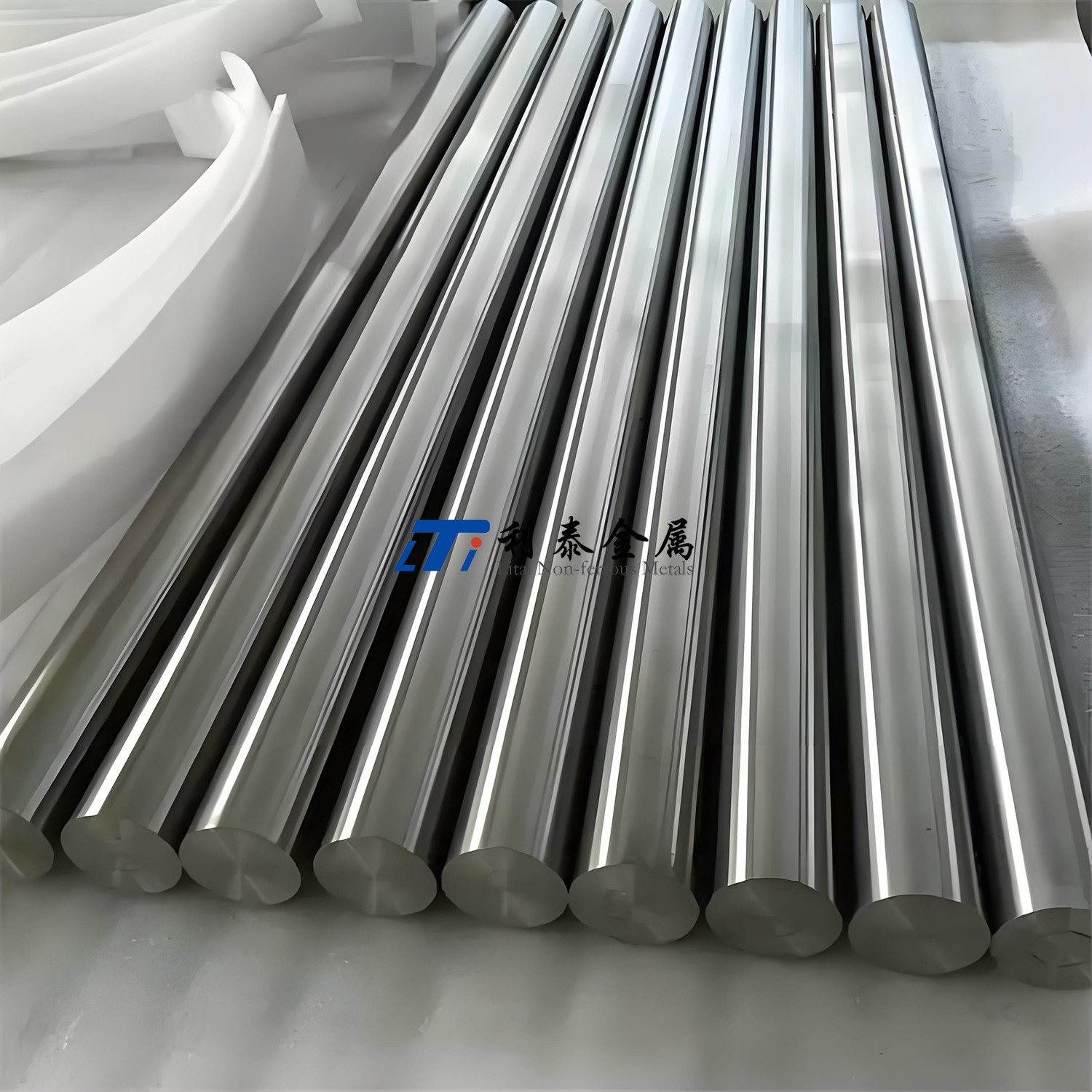

“以軋代鍛”技術：天成航材控溫控軋生產線，15分鐘完成Φ350mm TC4棒材生產，組織均勻性波動<5%，效率為自由鍛的8倍。

近β鍛造：TA22在Tβ-25℃交替進行軸向大變形（60%-85%）與徑向鐓粗（37%-41%），使α相球化率提升40%，沖擊功達55J（超國標17%）。

2.增材制造前沿應用

3D打印船用鈦合金：成分為Ti-6Al-2Mo-3Nb-2.5Zr-0.02Y，激光打印（200-300W）后經固溶+退火處理，KISCC≥70MPa·m1/2，用于通海閥復雜流道（表面粗糙度Ra<6.3μm）。

粉末制備革新：旋轉電極法（18000轉/min+氬氦混合氣）制備球形粉，夾雜物數量降低90%。

3.大構件制造里程碑

天成航材交付8米長核電用鈦筒（壁厚35mm），采用“鐓餅-擴孔-芯軸拔長”工藝，全流程執行GJB 943A-2018，壁厚均勻性>95%。

四、規范對比與技術挑戰

1.艦船 vs 航空鈦合金標準差異

2.技術挑戰與攻關方向

大尺寸組織均勻性：Φ500mm鍛件心部晶粒粗化（強度波動>10%），多向鍛造+梯度冷卻技術可改善（蘭石集團應用案例）。

焊接氧化控制：局部真空激光焊將氧含量壓降至<0.15%，避免TA15艙體焊縫脆化。

成本瓶頸：海綿鈦占鍛件成本60%，電弧增材制造（WAAM）降低材料損耗50%。

五、趨勢展望：深海戰略驅動技術躍遷

智能化制造

數字孿生優化熱處理參數（試制成本↓70%），AI動態調控軋制變形量（響應<50ms）。

超深潛器材料

Ti62A（中科院研發）已用于“奮斗者”號萬米載人艙，目標1,100MPa級合金服役馬里亞納海溝。

軍民融合標準化

推動GJB 943A與ASTM B381互認，支撐民船鈦合金舵桿、漁船輕量化結構（減重40%）。

綠色循環技術

寶鈦氫化脫氫技術降低海綿鈦能耗30%，2030年再生鈦應用比例目標30%。

核心結論：

GJB 943A-2018通過材料譜系擴展（TA22等）、工藝適應性革新（以軋代鍛）及檢測體系升級（φ2mm缺陷閾值），構建了艦船鈦合金“設計-制造-檢測”閉環標準體系。未來需突破大尺寸構件均勻性控制與超高壓焊接技術，并依托智能化與再生冶金推動鈦合金從“高端選項”發展為艦船工業的基礎材料。
